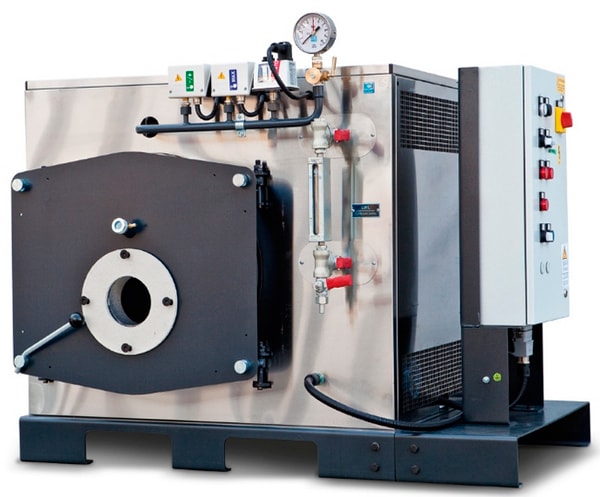

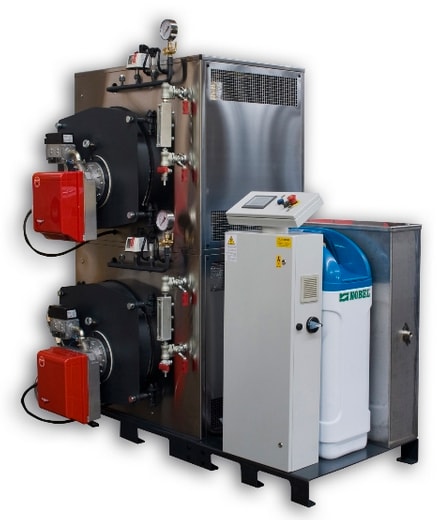

Котёл ICI CALDAIE FX - FX DUAL (50 ÷ 300 kg/h)

FX - FX DUAL (50 ÷ 300 kg/h)

МГНОВЕННЫЙ ГЕНЕРАТОР ПАРА С ДЫМОВЫМИ ТРУБАМИ

Расчетное давление: 5 бар
Производство пара: 50 ÷ 300 кг/ч
КПД: 91%

Газотрубный моноблочный парогенератор с быстрым выходом на рабочий режим, с одной топкой с реверсивным развитием факела и омываемым днищем, соответствует Директиве PED 97/23/EC (оборудование, работающее под давлением).

Работает на жидком и на газообразном топливе, паропроизводительность от 100 до 300 кг/ч, расчетное давление 5 бар, поставляется в комплекте с регулирующим и предохранительным оборудованием для работы в автоматическом режиме.

Объем воды (PxV<300) не требует надзора квалифицированного оператора на месте установки. Все компоненты генератора прошли испытания и не требуют присутствия квалифицированного техника компании ICI Caldaie для выполнения первого запуска.

Стандартная комплектация:

Группа дополнительного оснащения стороны пара для каждого генератора, включающая следующие элементы:

Клапан отбора пара с запущенным потоком:

• Предохранительный клапан;
• Индикатор уровня с прямым отражением;
• Группа отсечных кранов и индикатор слива.

Рампа приборов контроля давления для каждого генератора, состоящая из следующих элементов:

• Манометр с трехходовым испытательным краном;
• Реле давления регулировки;
• Ограничительное реле давления;
• Предохранительное реле давления с ручным сбросом в соответствии с PED.

Узел подачи воды для каждого генератора, установленный на основании котла и состоящий из следующих элементов:

• Центробежный насос для воды с температурой 90°C;
• Отсечной клапан подачи;
• Фильтра на всасывании насоса;
• Обратный клапан.

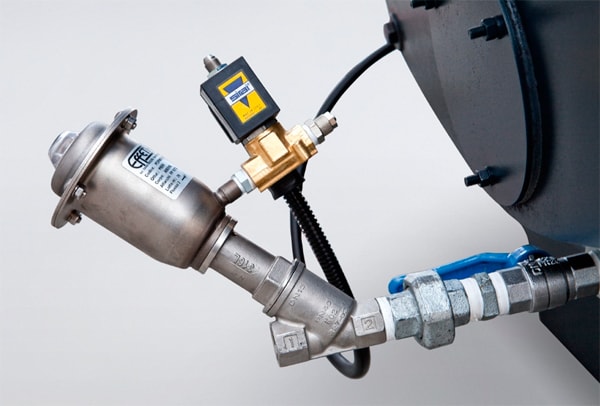

Группа автоматической продувки днища для каждого генератора, состоящая из следующих элементов:

• Отсечной клапан
• Пневматический спускной клапан с электромагнитным клапаном сжатого воздуха

Автоматический регулятор уровня с датчиками проводимости для каждого генератора, состоящий из следующих элементов:

• Датчик пуска насоса;
• Ддатчик останова насоса;
• Датчик 1-го сигнала тревоги и блокировки горелки из-за низкого уровня;
• Датчик 2-го сигнала тревоги и блокировки горелки из-за низкого уровня.

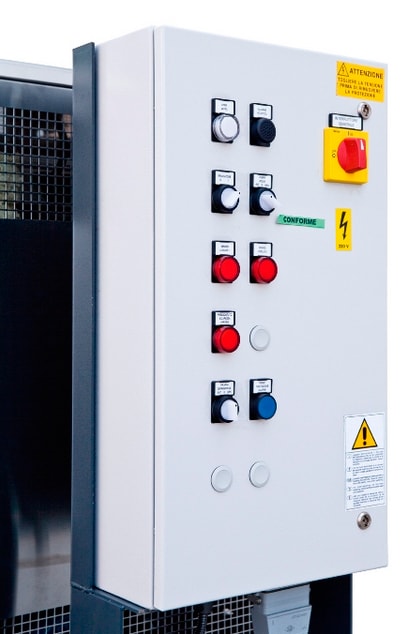

Электрический шкаф управления котлом, защита IP 54, состоящий из следующих элементов:

• Главный выключатель
• Выключатели насосов подачи (выкл-ручной-автоматический)
• Выключатели горелок
• Реле регулировки уровня
• Реле 1-го сигнала тревоги низкого уровня с ручным сбросом
• Реле 2-го сигнала тревоги низкого уровня с ручным сбросом
• Индикатор тревоги и кнопка сброса высокого давления
• Индикатор 1-го сигнала тревоги и кнопка сброса низкого уровня
• Индикатор 2-го сигнала тревоги и кнопка сброса низкого уровня;
• Сигнальная сирена.
