Котёл ICI CALDAIE GSX (350 ÷ 5000 kg/h)

Генератор пара высокого давления с 3 оборотами дымовых газо в - сниженный уровень выбросов nox

Расчетное давление: 12 бар или 15 бар
Производство пара: 350 ÷ 5000 кг/ч
КПД: 90%

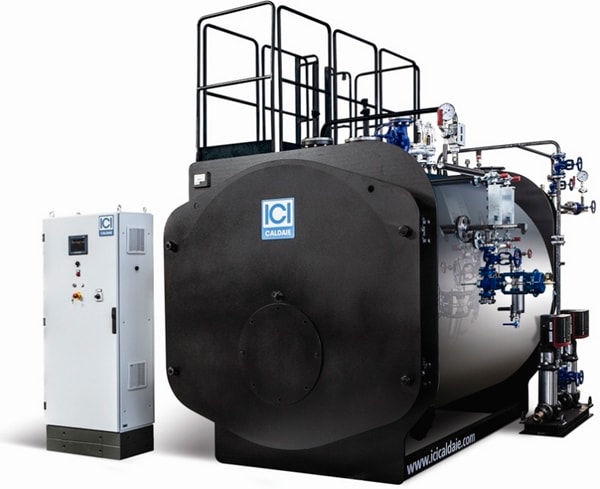

Генератор пара GSX с тремя фактическими оборотами дымовых газов, моноблочный, с отличными рабочими характеристиками и оригинальными техническими решениями, разработан для обеспечения максимальной надежности, долговечности и простоты управления. Генератор полустационарного горизонтального типа с 3 оборотами дымовых газов, проходящим пламенем и омываемым днищем.

Особенность:

• 2 вертикальных многоступенчатых центробежных электронасоса для воды с температурой 120°C;
• 3 отсечных клапана подачи с запущенным потоком;
• 2 фильтр на всасывании насоса;
• 3 обратных клапана.

GSX (версия, рекомендуемая для поставки за рубеж)

 ГЕНЕРАТОР ПАРА ВЫСОКОГО ДАВЛЕНИЯ С 3 ОБОРОТАМИ ДЫМОВЫХ ГАЗО В - СНИЖЕННЫЙ УРОВЕНЬ ВЫБРОСОВ NOx

Расчетное давление 12 или 15 бар

Основные характеристики

• Корпус котла, изготовленный из качественной стали P265GH UNI EN 10028/2 и P275NH UNI EN10028/3, сваренной и испытанной с использование утвержденных процедур и имеющей маркировку СЕ в соответствии с директивой PED 97/23/EC;
• Горизонтальная камера сгорания с проходящим пламенем с гофрированной секцией, выполненной горячим формованием;
• Трубчатые решетки с отверстиями, выполненными дрелью, а затем рассверленными для приварки дымовых труб; передняя трубчатая решетка инверсионной камеры полностью развальцована по направлению к топке, сварные швы выполнены сваркой встык;
• Ограничительная обечайка с фланцевыми соединениями PN16 или PN40 EN 1092-1 для рабочей аппаратуры; оснащена верхним люком, нижним люком, рым-болтом для подъема;
• Дымоходы из P235GH UNI EN 10216/2, приваренные к трубчатым решеткам и оснащенные спиральными турбулизаторами;

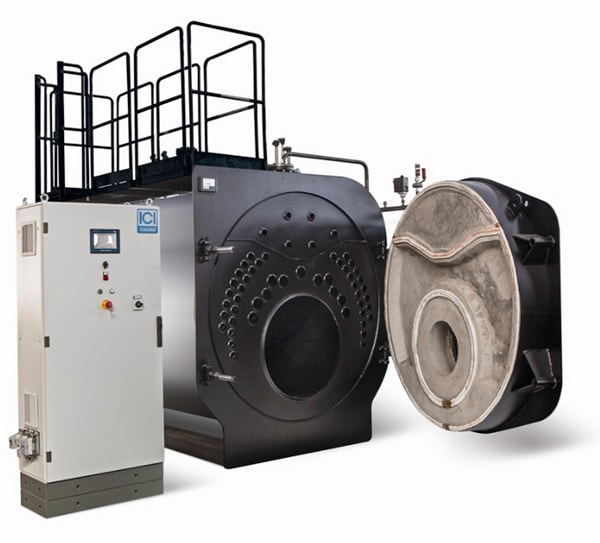

• Передняя дверца из стальных листов, термически изолированная огнеупорными материалами с высоким содержанием алюминия, установленная на регулируемые петли, легко открывается с помощью болтов с маховиком без необходимости демонтажа горелки; оснащена индикатором для контроля горения;
• Задняя дымовая камера из листовой стали, демонтируемая с помощью болтов для очистки труб от дыма; оснащена дверцей для очистки и соединением с дымовой трубой;
• Основание выполнено из профилей из углеродистой стали и редназначено для установки всего узла;

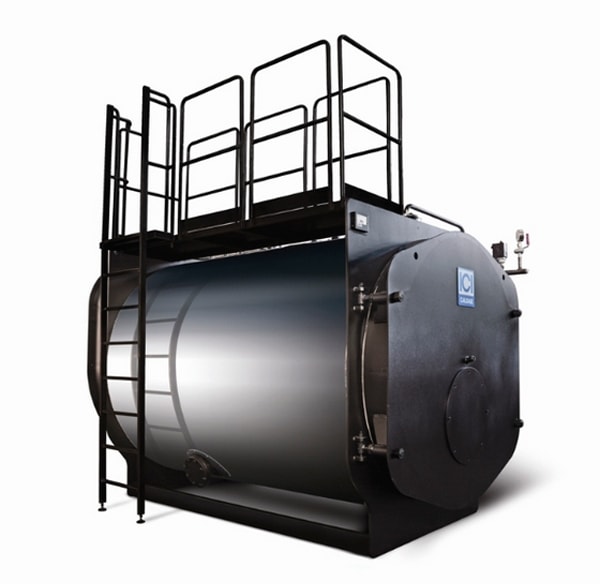

• Верхняя площадка из фактурных листов для обслуживания арматуры, расположенной над котлом;
• Термическая изоляция в виде прокладки из минеральной ваты высокой плотности соответствующей толщины с круглой наружной отделкой из гофрированного алюминия;
• Инспекционные отверстия на стороне воды, выполненные в виде муфты с фланцем;
• Подходит для жидкого и газообразного топлива для производства пара от 350 до 5000 кг/ч;
• Оснащение арматурой, необходимой для автоматической работы с механическим и гидравлическим монтажом всего оборудования и сертификацией системы в соответствии с директивой PED 97/23/EC;
• Электрическое подключение к единому централизованному шкафу управления, выполненное с помощью проводов с силиконовой изоляцией, вставленных в армированные изнутри оболочки из ПВХ; завершающее тестирование всей системы.

Стандартная комплектация:

Комплект арматуры пара, включающий следующие элементы:

• Клапан отбора пара с запущенным потоком;
• 2 пружинных предохранительных клапана;
• 2 индикатора уровня с прямым отражением;
• 2 группы отсечных кранов и индикатор слива.

Рампа приборов контроля давления, состоящая из следующих элементов:

• Манометр с большим циферблатом с трехходовым испытательным краном;
• Ограничительное реле давления;
• Предохранительное реле давления с ручным сбросом;
• Реле давления регулировки.

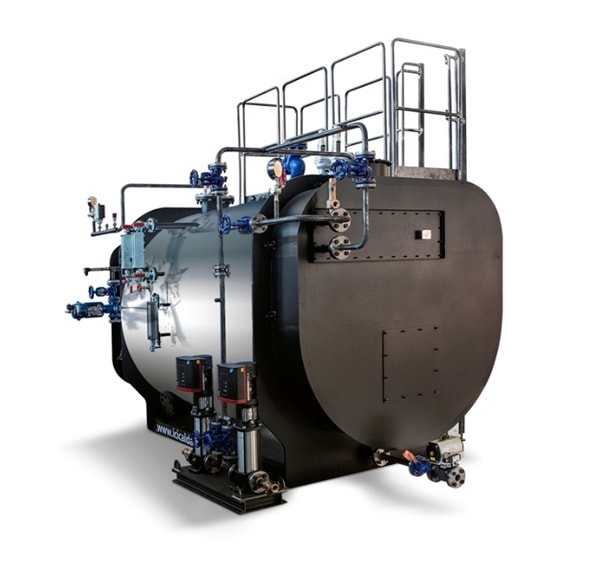

Группа питательной воды, установленная на основании котла и состоящая из следующих элементов:

• 2 многоступенчатых вертикальных центробежных электронасоса для воды с температурой 120°C;
• 3 отсечных клапана подачи с запущенным потоком;
• 2 фильтра на всасывании насоса;
• 3 обратных клапана.

Группа продувки, состоящая из следующих элементов:

• Отсечной клапан продувки с запущенным потоком;
• Клапан быстрого спуска с наружной резьбой с ручным рычагом.

Автоматический регулятор уровня с датчиками проводимости, состоящий из следующих элементов:

• Датчик пуска насоса;
• Датчик останова насоса;
• Датчик 1-го сигнала тревоги и блокировки горелки из-за низкого уровня;
• Датчик 2-го сигнала тревоги и блокировки горелки из-за низкого уровня.

Электрический шкаф управления котлом, защита IP 55, 400 В/3 + Н/ 50 Гц, состоящий из следующих элементов:

• Главный выключатель;
• Выключатели электронасоса подачи (выкл-ручной-автоматический);
• Выключатель горелки;
• Реле регулировки уровня;
• Реле 1-го сигнала тревоги низкого уровня с ручным сбросом;
• Реле 2-го сигнала тревоги низкого уровня с ручным сбросом;
• Индикатор тревоги и кнопка сброса высокого давления;
• Индикатор 1-го сигнала тревоги и кнопка сброса низкого уровня;
• Индикатор 2-го сигнала тревоги и кнопка сброса низкого уровня;
• Сигнальная сирена.

Компоненты станции:

• Экономайзер серии ECXVE;
• Бак сбора конденсата серии VRC;
• Атмосферный деаэратор серии DEG;
• Деаэратор под давлением серии DEG/P;
• Группа обработки питательной воды ADD;
• Бак серии BDV.
