Котёл Ici Caldaie FLASH (20/240 kg/h)

FLASH — это мгновенный парогенератор. Благодаря своим характеристикам генератор FLASH является идеальным устройством для производства пара для прачечных и гладильных, поскольку в состоянии удовлетворить малые и средние потребности в сухом паре с предотвращением перегрузок тепловых систем.

Генератор готов для быстрой и простой установки: необходимо только подключить его к электрической, гидравлической сетям и линии пара и дренажа.

Электрические соединения выполнены с соблюдением требований безопасности и находятся на единой централизованной панели.

Генератор оснащен контролем уровня и автоматической подачей воды. Обеспечивает простое и эффективное использование благодаря панели управления, расположенной в передней части.
Электрический и автоматический генератор пара с мощностью от 15 до 180 кВт. Генератор может получать питание непосредственно из водопровода или из специального резервуара из нержавеющей стали.

Автоматический электрический генератор пара особенно подходит для прессов для глажки с блестящей поверхностью (для глажки хлопчатобумажных изделий) или оснащенных специальным паровым пистолетом для взбивания и для глажки мехов. Предлагается с одним узлом нагревательных элементов (три элемента) или с тремя независимыми узлами нагревательных элементов (шесть элементов). Корпус котла изготовлен в соответствии с действующими нормативами PED и оснащен защитным оборудованием INAIL.

Стандартная комплектация:

  • Индикатор уровня;
  • Клапан отбора пара с запущенным потоком;
  • Предохранительный клапан;
  • Манометр;
  • Реле давления;
  • Автоматический регулятор уровня;
  • Насос подачи воды;
  • Обратный клапан;
  • Спускной клапан.

Дополнительное оснащение:

  • Бак рекуперации конденсата из нержавеющей стали.

Специальные версии:

  • Питание без нейтрали;
  • Расчетное давление 7 бар;
  • Из нержавеющей стали AISI 304;
  • Компоненты в контакте с водой из нержавеющей стали AISI 304.

Комплектующие

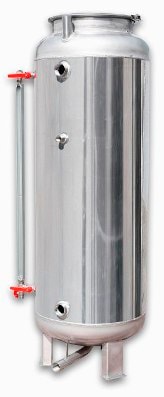

Бак сбора конденсата

Техническое руководство

1 ВВЕДЕНИЕ

Данное техническое руководство предназначено для парогенератора “Flash 60”.
Настоящее руководство можно получить, обратившись в отдел продаж и технический отдел.
Данное руководство содержит важные инструкции, касающиеся безопасности здоровья персонала.

Внимательно ознакомьтесь с руководством, руководство всегда должно быть в распоряжении персонала.

Производитель не несет ответственности за причиненный людям или предметам ущерб, вызванный противоречащим настоящему руководству использованием оборудования.

Любые внесенные изменения или использование оборудования, отличающееся от описанного в
руководстве, должны быть предварительно согласованы с производителем в письменной форме, иначе производитель может снять с себя ответственность за выполнение гарантийных обязательств.

2 ОСНОВНОЕ ОПИСАНИЕ

Котел Flash 60 производит пар. Данное оборудование должно быть подключено к источнику электропитания и водоснабжения.

В комплект поставки оборудования входит датчик контроля уровня и устройство автоматической подачи воды.

Управление оборудованием облегчено благодаря наличию передней панели управления.

3 ИДЕНТИФИКАЦИЯ ОБОРУДОВАНИЯ

На металлической табличке, находящейся в шкафу управления, указаны модель, серийный номер, год изготовления и данные об электропитании и давлении.

Технические данные

Электропитание: 220/380В – 3ph – 50 Гц

Объём котла: 53,5 л

Давление пара: 4,5 бар

Мощность мотора насоса: 0,55 Hp

Уровень звукового давления: < 70 dB(A)

Рабочая температура: + 5 ÷ + 80 °C

Рабочая влажность: 90 % макс.

Температура накопления: - 20 ÷ + 50 °C

Размеры: 830 x 830 x 570 мм

Вес нетто: 113 кг

Габаритные размеры (с упаковкой): 900 x 900 x 780 мм

Вес брутто (с упаковкой): 191 кг

Нагревательный элемент котла: 20 ¸ 42 кВт

кВт

20

10 + 10*

24

12 + 12*

25

18 + 7*

28

18 + 10*

30

15 + 15*

30

20 + 10*

33

18 + 15*

36

18 + 18*

38

20 + 18*

42

21 + 21*

Ккал/ч

17200

20600

21500

24000

25800

25800

28400

31000

32700

36120

Кг/ч

25 ÷ 27

31 ÷ 33

33 ÷ 35

37 ÷ 39

40 ÷ 42

40 ÷ 42

44 ÷ 46

48 ÷ 50

51 ÷ 53

55 ÷ 57

6 РАСПАКОВКА И УСТАНОВКА

ВНИМАНИЕ: Оборудование должно быть установлено и распаковано только квалифицированным техническим персоналом.

6.1 РАСПАКОВКА

Найдите удобное для расположения оборудования место, затем освободите его от упаковки и убедитесь, что оборудование не повреждено. При распаковке, работая с упаковочными материалами, не требуется соблюдение особых мер предосторожности, материалы не являются опасными или загрязняющими окружающую среду. Придерживайтесь действующих законодательных актов.

6.2 УСТАНОВКА

Парогенератор не требует крепления к полу, за исключением случаев установки на транспортных средствах, когда необходимо использовать отверстия на основании для правильного крепления. Для правильного использования и работы, а также для осуществления технического обслуживания следует оставить свободное пространство вокруг парогенератора. Не размещать парогенератор в опасных и легко воспламеняющихся местах.

6.3 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Электрическое подключение должно соответствовать указаниям схемы. Убедиться, что напряжение соответствует значению, указанному в табличке технических характеристик парогенератора. Размеры кабеля электропитания должны соответствовать размерам парогенератора, а также действующим нормативам. Для гарантии подключения парогенератора к питающей электрической линии рекомендуется установить термомагнитный выключатель или выключатель с предохранителями. Вставить кабель в соответствующее отверстие и зафиксировать его зажимом для кабеля. Подсоединить кабель к входным электрическим контактам на панели управления, как показано на схеме данного руководства.

6.4 ПОДКЛЮЧЕНИЕ ВОДЫ И СЛИВ ВОДЫ ИЗ БОЙЛЕРА

Подсоединить водопроводную трубу к штуцеру Ø12 парогенератора. Установить на водопроводной трубе вентиль и фильтр. Поступление воды необходимо перекрывать каждый вечер для предотвращения засасывания воды в котел. Соединить слив бойлера с канализационным стоком (резьба G 1/2”).

6.5 ПОДКЛЮЧЕНИЕ ПАРА

При подключении к центральной паровой системе следует:

  • Подключить трубу G 3/8” к самой высокой части трубы выхода пара центральной паровой системы.
  • Установить вентиль вблизи парогенератора. Соединить трубу (резьба G 3/8”) с внутренним диаметром, размером не менее 10 мм, с подачей пара. Для подсоединения трубы возврата конденсата следовать инструкциям по подключению пара и установить дренаж конденсата с фильтром вблизи парогенератора, затем установить вентиль и обратный клапан. Для соединения с обратным клапаном использовать трубу с внутренним диаметром не менее 10 мм. Максимальное допустимое давление пара - 4,5 бар.
  • Не наклонять трубы под углом 90°, но изогнуть их с минимальным радиусом 50 мм и постоянным наклоном, особенно трубу возврата конденсата.
  • Не соединять трубы или вентили диаметром меньше диаметра трубы. Не использовать трубы длиннее 2,5 м. Допустимый размер отверстия возврата конденсата - 150 мм, выше уровня воды в котле.

7.1 РАБОТА С ОБОРУДОВАНИЕМ

Установка и техническое обслуживание должны быть осуществлены только квалифицированным персоналом.

Не эксплуатировать оборудование в воде, опасных и легко воспламеняющихся местах.

Соблюдать меры предосторожности и санитарные требования во избежание возникновения угроз здоровью персонала.

Трубы должны соответствовать рабочему давлению.

Убедиться в том, что электрическое подключение выполнено правильно и в соответствии с
действующими нормативами, а плавкие предохранители находятся в закрытом блоке.

Проверить, не повреждены ли контрольные и предохранительные устройства котла (манометр,
реле давления и предохранительный клапан).

Проверить, хорошо ли закрыт вентиль слива бойлера.

Проверить правильность вращения моторов.

7.2 ЭКСПЛУАТАЦИЯ

  1. Открыть вентиль водопроводной трубы.
  2. Выключить котел.
  3. На панели управления загорится индикатор напряжения.
  4. Нажать выключатель бойлера первой и второй группы нагревательных элементов.
  5. Автоматически загорится индикатор подачи воды (вода начинает поступать в котел).
  6. Когда вода достигнет нужного уровня (проверить контроль уровня воды), автоматически выключится индикатор, включатся нагревательные элементы котла и загорится соответствующий индикатор.
  7. Через несколько минут котел достигнет рабочего давления 4,5 бар (проверить давление по
  8. манометру) и автоматически отключится соответствующий индикатор.
  9. Котел готов к подаче пара.

ВНИМАНИЕ: Рекомендуется нажимать выключатели обеих групп нагревательных элементов в одно и тоже время для быстрого достижения рабочего давления - 4,5 бар. Достигнув рабочего давления, выключить один из выключателей.
